Name: سلسلة RT-CMC من قضبان التوصيل النحاسية المدمجة، علبة من سبائك الألومنيوم، موصل نحاسي
Brand: ZHERUTONG
Rating: 5 (1 reviews)

وصف

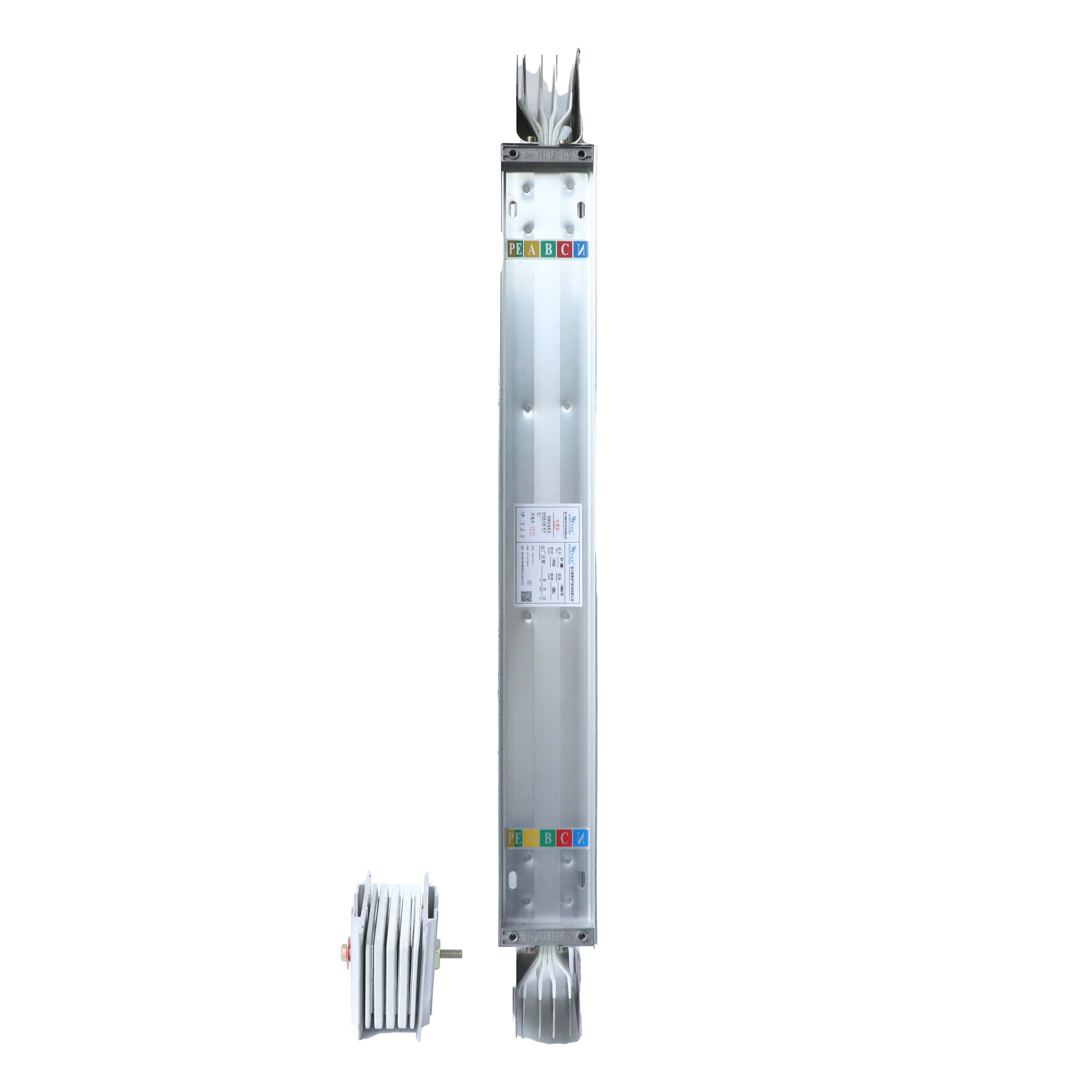

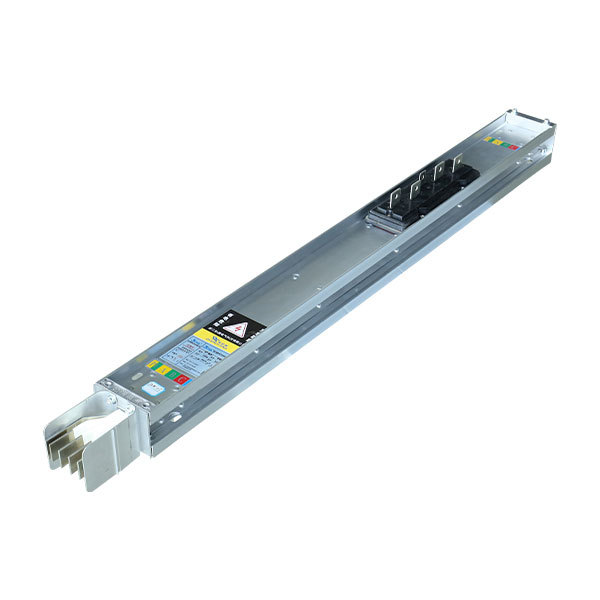

نظام RT-CMC هو نظام قضبان توصيل مدمج مصنوع من سبائك الألومنيوم، مصمم لنقل وتوزيع الطاقة ذات الجهد المنخفض في المشاريع الصناعية والتجارية. يستخدم هذا النظام هيكلاً مدمجاً من نوع "ساندويتش" مع موصلات نحاسية مطلية بالفضة وغلاف من سبائك الألومنيوم، مما يدعم توزيع الطاقة بكفاءة، ويقلل من مساحة التركيب، ويضمن تشغيل النظام بشكل موثوق.

تُعدّ سلسلة RT-CMC مناسبة لتطبيقات توزيع الطاقة في المصانع والمباني التجارية والمباني الشاهقة والمطارات والمحطات وقاعات المعارض والمتاحف وغيرها من المرافق العامة. وبفضل نطاق التيار المقنن الذي يتراوح من 400 أمبير إلى 6300 أمبير، يُمكن استخدام هذا النظام في المشاريع التي تتطلب تصميمًا مدمجًا وأداءً كهربائيًا مستقرًا ومرونة في التركيب.

بصفتها شركة مصنعة لقنوات التوزيع الكهربائية المدمجة وموردة لقنوات التوزيع الكهربائية، توفر شركة ZHERUTONG أنظمة RT-CMC للمشاريع التي تحتاج إلى بديل عملي وموفر للمساحة لتوزيع الكابلات التقليدي.

الميزات الرئيسية لنظام الحافلات المدمجة RT-CMC

غلاف من سبائك الألومنيوم

صُنع الغلاف من سبائك الألومنيوم المبثوقة، وخضع لمعالجة سطحية لتحسين مقاومته للتآكل. كما يُسهم غلاف الألومنيوم في تقليل وزن النظام، ويدعم تبديد الحرارة أثناء التشغيل المستمر.

موصل نحاسي

تستخدم قنوات التوصيل RT-CMC موصلات نحاسية مطلية بالفضة من أجل توصيل موثوق وحماية من التآكل وأداء مستقر لحمل التيار.

هيكل ساندويتش مضغوط

يُساهم التصميم المدمج للهيكل في توفير مساحة التركيب، ويدعم انخفاض المفاعلة، وانخفاض ارتفاع درجة الحرارة، وكفاءة نقل الطاقة. هذا الهيكل مناسب للمشاريع التي تُعدّ فيها كثافة الطاقة وكفاءة التخطيط من العوامل المهمة.

انخفاض الجهد وتبديد حرارة موثوق

يساعد ترتيب الموصلات المتقاربة وتصميم الغلاف على تقليل انخفاض الجهد ودعم تبديد الحرارة بشكل فعال، مما يجعل النظام مناسبًا لتوزيع الطاقة الصناعية والتجارية.

نموذج وحدة قناة ناقل الطاقة

شفرة	اسم	شفرة	اسم	شفرة	اسم
أ	قضيب توصيل مستقيم بدون مقبس	BR	وصلة ذات سعة متغيرة	TC	مفصل رأسي من النوع T
A1	قضيب توصيل مستقيم ذو مقبس واحد	FX	قم بتوصيل صندوق المفاتيح	مقاس XS	مفصل أفقي من النوع X
A2	قضيب توصيل مستقيم ذو مقبسين	JX	صندوق الوارد الأولي (صندوق التوصيل الأولي)	إكس سي	مفصل رأسي من النوع X
S	بدء تشغيل قضيب التوصيل	LS	مفصل أفقي من النوع L	ZS	مفصل أفقي من النوع Z
Z	غطاء طرفي	LC	مفصل رأسي من النوع L	ZC	مفصل رأسي من النوع Z
P	وصلة تمدد	TS	مفصل أفقي من النوع T	تي	اضبط الموصل

مثال: يمثل RTMC37T-1250A/4-3000 قضيب توصيل نحاسي مستقيم بأربعة أسلاك كثيفة بتيار مقنن 1250 أمبير وطول 3000 مم.

المعايير الفنية لقناة التوصيل

1: جهد العزل المقنن (فولت): 690

2: جهد التشغيل المقنن (فولت): 380

3: جهد تحمل نبضات تردد الطاقة (فولت/دقيقة): 3750

4: تيار التشغيل المقنن (أمبير): قناة التوصيل: 400، 500، ~5000، 5500، 6300، صندوق التحويل: 63، 250، 400، 630

5: قدرة قطع الدائرة القصيرة القصوى المقدرة لصندوق مقسم IOU (KA): 5، 20، 30

6: تيار التحمل المقدر لفترة قصيرة IOW (كيلو أمبير/ثانية) لقناة التوصيل: 20، 50، 65، 100

7: تيار التحمل الذروي المقدر لفترة قصيرة IDK (كيلو أمبير) لقناة التوصيل: 40، 105، 143، 220

8: مستوى الحماية: IP40~IP65

أسلاك خاصة للموصل الواقي (PE) للغلاف: 12، 30، 39، 60

غلاف قناة ناقل الطاقة: 24، 63، 82، 132

تفاصيل بداية ونهاية قناة التوزيع RT-CMC (200 أمبير - 6300 أمبير)

التيار المقنن (أ)	مقاس قياسي					الحد الأدنى للحجم ل
التيار المقنن (أ)	نحاس	ل	يكتب	أ	د	الحد الأدنى للحجم ل	هـ
400		400	3	180	140	55	335
500		400	3	180	140	55	335
630		400	3	180	140	55	335
800		400	3	180	140	55	335
1000		400	3	180	140	55	335
1250		400	3	180	200	100	335
1600		400	3	180	230	100	335
2000		400	٢	180	250	110	365
2500		400	٢	220	250	110	365
3200		400	أنا	220	370	175	380
4000		400	أنا	250	370	175	380
4500		400	أنا	250	370	175	380
5000		400	أنا	250	400	185	380
5500		400	أنا	250	450	185	380
6300		400	أنا	250	450	200	380

جميع الأبعاد بالملليمترات

رسم تخطيطي مفصل لنهاية بدء تشغيل RT-CMC

التيار المقنن (أمبير)
نحاس	رسم بياني	أ (مم)	ب (مم)	ج (مم)	همم)
400	1	40	-	-	180
500	1	60	-	-	180
630	1	40	-	-	180
800	1	60	-	-	180
1000	1	60	-	-	180
1250	2	-	100	-	180
1600	2	-	100	-	180
2000	2	-	130	-	220
2500	2	-	150	-	220
3200	3	-	-	250	250
4000	3	-	-	250	250
4500	3	-	-	280	250
5000	3	-	-	280	250
5500	3	-	-	280	250
6300	3	-	-	280	250

التطبيقات

تم تصميم قضبان التوصيل المصنوعة من سبائك الألومنيوم RT-CMC لتوزيع الطاقة ذات الجهد المنخفض في:

المصانع الصناعية، ومرافق التصنيع، والمباني التجارية، والمباني الشاهقة، والمطارات والمحطات، وقاعات المعارض والمتاحف، وغيرها من المباني العامة والخدمية.

لماذا تختار نظام RT-CMC لتوصيل قضبان التوزيع؟

هيكل صغير الحجم لتوفير المساحة أثناء التركيب

موصل نحاسي لأداء كهربائي موثوق

غلاف من سبائك الألومنيوم لتقليل الوزن ومقاومة التآكل

يتراوح نطاق التيار المتاح من 400 أمبير إلى 6300 أمبير

مناسب لتوزيع الطاقة الصناعية والتجارية

توزيع اختياري قابل للتوصيل لتوفير الطاقة المرنة للفروع

خدمات التركيب ودعم المشاريع

تم تصميم نظام RT-CMC المدمج لتوزيع الطاقة الكهربائية للتركيب الأفقي والرأسي. ويمكن دمج النظام مع وحدات التوصيل القياسية ومكونات التوزيع القابلة للتوصيل لتلبية متطلبات التركيب والصيانة العملية.

للحصول على عرض أسعار واختيار المنتج، يُنصح بتقديم ما يلي:

التيار المقنن

جهد التشغيل

تعليمات التركيب

للاستخدام الداخلي أو الخارجي

متطلبات مستوى الحماية

متطلبات توزيع المكونات الإضافية

معلومات عن تخطيط المشروع أو مدته

التعليمات

ما هو نظام الحافلات المصغر؟

نظام التوزيع الكهربائي المدمج هو نظام توزيع طاقة مسبق الصنع يستخدم موصلات مغلقة لنقل الكهرباء بتصميم مضغوط. ويُستخدم غالبًا كبديل لتوزيع الكابلات التقليدي في المباني الصناعية والتجارية.

ما الفرق بين قنوات التوزيع الكهربائي وتوزيع الكابلات؟

تُستخدم أنظمة توصيل قضبان التوزيع عادةً في المشاريع التي تتطلب تصميمًا مضغوطًا، وتوجيهًا أسهل، وتركيبًا معياريًا، وتوزيعًا فعالًا للطاقة على نطاقات التيار المتوسطة إلى العالية.

ما هو النطاق الحالي المتاح لخط حافلات RT-CMC؟

تتوفر قنوات الحافلات المدمجة RT-CMC بقدرات تتراوح من 400 أمبير إلى 6300 أمبير.

أين يمكن استخدام نظام الحافلات المضغوط المصنوع من سبائك الألومنيوم؟

يمكن استخدامه في المصانع الصناعية والمباني التجارية والمباني الشاهقة والمطارات والمحطات وغيرها من المرافق العامة أو الخدمية.

هل تتوفر خدمة توزيع الطاقة عبر المقابس الكهربائية؟

نعم. يمكن مطابقة النظام مع صناديق التوصيل لتوزيع الطاقة الفرعية وفقًا لمتطلبات المشروع.

ما هي المعلومات المطلوبة للحصول على عرض سعر؟

يرجى إرسال معلومات عن تصنيف التيار المطلوب، والجهد، واتجاه التركيب، ومتطلبات الحماية، وتخطيط المشروع للحصول على الدعم في عملية الاختيار.
